De Speed 400 electric aerobatic plane en de

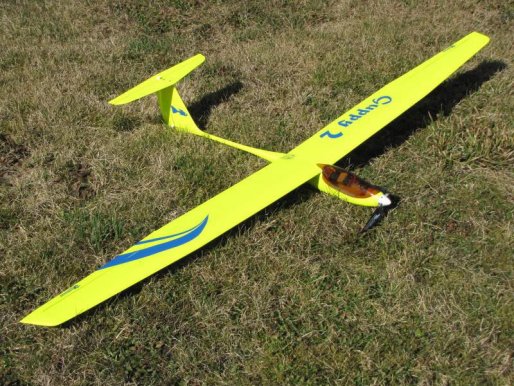

Zwever genaamd: "Guppy 2"

 Foto en gegevens :  >> aerobatic of guppy <<          >>   Guppy-bouwverslag <<


Modelvliegers,
Gisteren tijdens de goed bezochte ledenvergadering zijn er twee clubprojecten besproken.In de bijlage zijn beide vliegtuig modellen weergegeven.
Via deze mail willen we een inventarisatie doen wie welk model wil bouwen.Dus als je mee wilt doen laat dan weten welk model jij wilt bouwen.
Tot 20 maart kun je je opgeven. Na 20 maart wordt voor iedereen die zich heeft aangemeld een set tekeningen samengesteld.
Voor de speed 400 Electro aerobatic  zullen de kosten van de tekeningen ongeveer 2 a 3 euro zijn.
Voor de Guppy II zullen de kosten van de tekeningen ongeveer 5 a 7,50 euro zijn. (Mede afhankelijk van het aantal gegadigden)
De guppy II is er in drie uitvoeringen:

1.
       Zonder ailerons (rolroeren), extra knik in de vleugels met een spanwijdte van 156cm

2.
       Met ailerons, semi hotliner vleugel één geheel met een spanwijdte van 156cm

3.

Met ailerons, vleugel deelbaar met een spanwijdte van 170cm

Als je reageert met het model van jouw keuze zit je wel vast aan het afnemen van de tekeningen.

Set 1: Guppy zonder ailerons, extra knik in de vleugels, oude tekening.
Jaap Westhof

Set 3: Guppy met ailerons en deelbare vleugel, nieuwe tekeningen.
Henk den Rooijen
Willie Cornelissen
Alex Bosveld
Piet Hoevers
Erik Donderwinkel

Berry Messinger
Arjan Zegers

Set 4: Speed-400-electro.

Hans de Geus
Erik donderwinkel
Hans Buurkes
Berry Messinger

Met vriendelijke groet,
Arjan Zegers




LINKS VAN DE AEROBATIC EN DE GUPPY:

http://www.flymodels.co.uk/plans/sp400aero/sp400aero.htm

http://www.rcgroups.com/forums/showthread.php?t=539755

http://www.rcgroups.com/forums/showthread.php?t=996029

http://www.rcgroups.com/forums/showthread.php?t=846438

http://www.modelbouwforum.nl/forums/zweefvliegen/63306-guppy-wie-heeft-er-nog-meer-een.html

http://www.modelbouwforum.nl/forums/bouwverslagen-vliegen/76615-bouwverslag-guppy-gemotoriseerd.html

http://www.modelbouwforum.nl/forums/bouwverslagen-vliegen/50973-guppy-zelfbouw-speed-400-zwever-5.html

http://video.filestube.com/_t/guppy+rc

http://www.modelbouwforum.nl/forums/electro-vliegtuigen/2191-electro-stunt-vliegtuigje-86cm-spanwijdte-vliegt-super.html

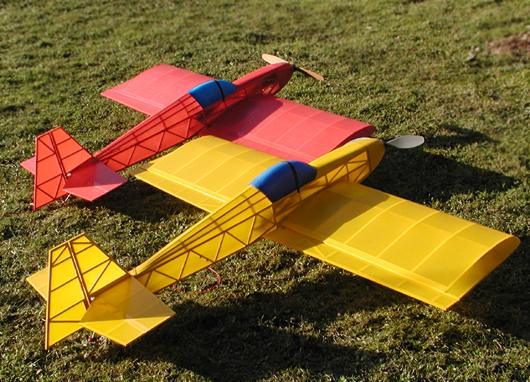

De speed 400 electric aerobatic plane van Alex Bosveld:   De Speed 400 electric aerobatic plane van Arjan Zegers:
( even voor dit doel uit de mottenballen gehaald )

Vrijdagavond 29 januari 2010 :
De speed 400 electric aerobatic
klaar met een Brushless motor
KA22-10S:
1200 rpm/v
3 cell lipo 1500 mAh 11.1 volt
Graupner Slimprop 8 x 4



VRIJDAGAVOND 2 APRIL 2010:

De tekeningen zijn binnen conform de opgaven van de Leden.
Diverse leden analyseerden de tekeningen en ideëen werden uitgewisseld.

Met dank aan Arjan Zegers en Erik Donderwinkel voor de fabricage
van de tekeningen en de handleidingen.

BENODIGHEDEN:

HOBBY KING :

Klik op naam voor de site of het
plaatje voor het artikel.


Model: TR2830-1050
Max Eff: 12A       Max Load: 14A
Kv: 1050             Weight: 57.9gr
Pull: 400~900gr   Prop: 10x5 or 10x6
Voltage: 6~10v    No Load Curr: .9A
Size : 30mm

Cont Current: 25A      Burst Current: 35A
BEC Mode: Linear     BEC : 5v / 2A
Lipo Cells: 2-4           NiMH : 5-12
Weight: 22g                Size: 24x45x11mm


Bij Piet : ( indien niet voorradig levertijd 2 a 3 weken )

Rpm(Kv): 1000Rpm/V
Max Currect: 23A
Recommended Input Voltage: 6 -18 Volt
Max Eff: 98%
Weight: 52g (Motor only)
Total Length: 45.5mm (Motor and Shaft)
Motor Body Diameter: 25.9mm
Shaft Diameter: 2.26mm(Front)
Shaft Length: 13mm
Constant Current: 30A
Input Volt: 6V - 12V
Max Current: 40A
Low-Voltage Cutoff: Auto detect and set
Size: 51.6mm x 23.9mm x 8.5mm
Weight: 26g( Net Weight )

Motor + regelaar   €  30,=

KA22
Rpm/v   1200
Lipo             3
Amp        4-13
Piek            16
Prop        9*5
Gewicht     49
Trust      900 gr

ltems :18A
Weight :13g
Dimensions:23.5*15.7*6.1mm
Current(A):15-17
BEC :1A
Li-Po :2-3
Ni-Mh/Ni-cd :N/A

Motor + regelaar   €  35,=
Rotational Speed :1300 (kv) RPM/V
Continuous Current :20A

Max. Current :28A

Input Voltage :6 - 11.1V

Max. Efficiency :98%

No Load Current :1.5A

Motor Weight (Motor only) : 60g

Motor Dimensions (Diameter x Length) : 28* 30mm

Propeller Dimensions : 10" x 5"/ 10" x 6"/ 9" x 5"

Input Battery Types : NiCd/ Nimh/ Li-po Battery
Size: 56* 25 *10mm
Constant Current: 30A

Max Current: 40A/12s

BEC output: 3A

Internal Resistance : 0.0021m(Omega)

Cable Type : 16 AWG (Battery & Motor)

Cable Length : 72mm (Battery)
72mm (Motor)
190mm (Receiver)

Input Volt: 6 - 11.1V

Low-Voltage Cutoff: Auto detect and set

Motor + regelaar   €  30,=
Overige spullen:
8 x 6 klapprop
as : 2.3 mm
€  10,=
9 grams servo                      €  8,=
17 grams servo                  €  10,= Lipo 11,1 volt
1500 mAh.
 €  15,=

De Pepito van Ramon Curre: ( Lijkt een beetje erop ) :

De pepito van Graupner
Spannweite ca. 850 mm
Länge ü.a. ca. 800 mm
Tragflächeninhalt ca. 21,7 dm²
Höhenleitwerksinhalt ca. 5,3 dm²
Gesamtflächeninhalt ca. 27 dm²
Fluggewicht ca. 400 g
Gesamtflächenbelastung ca. 14,8 dm²




Links van overige electro kisten:

http://plans.rcmodell.hu/planelect.html

http://www.flymodels.co.uk/

http://corsair.flugmodellbau.de/files/bauplan/Bauplan.htm

http://s3.invisionfree.com/The_Modelfly_Forum/ar/t418.htm
